神经网络在做什么？以 MNIST 数据集为例#

学习目标与记号#

  1. 准确解释图像展平、数据加载、训练模式与评估模式；

  2. 根据公式和张量维度分析多分类损失，并识别常见实现错误；

  3. 用 Python 实现或验证错误分析；在其他条件相同的情况下，只改变一个需要研究的因素进行比较，并根据实验结果分析该因素可能带来的影响。

　　本节沿用统一记号：普通小写字母表示标量，粗体小写字母表示向量，粗体大写字母表示矩阵或高阶张量；层编号写作上标 \([l]\)⁠，样本或时间编号写作下标；转置写作 \(\trans\)⁠。除非另有说明，批量样本按行存放。正文与练习中的程序都应同时检查数值结果和数组维度。本节练习的参考答案见 用全连接网络识别 MNIST 答案⁠。

　　模型使用 ReLU⁠、Softmax 多分类思想⁠、交叉熵 与 Adam⁠；若要利用图像空间结构，可继续阅读 卷积神经网络⁠。

　　前面已经介绍了神经网络的基本概念和手工实现。本节以 MNIST 手写数字分类为例，使用 PyTorch 搭建多层全连接网络，并查看各层参数和中间激活。需要注意：可视化单个样本的激活有助于形成直觉，但不能据此断言某个神经元已经学习到唯一、固定的语义。

加载程序包#

　　在这里加载数组计算、绘图、PyTorch 建模和 MNIST 数据读取所需的程序包，并把 NumPy 与 PyTorch 的 CPU 随机种子设为 42。该代码没有数据输入和可见输出；执行成功后，后续代码可以使用这些模块，并较容易复现参数初始化与数据打乱顺序。

import numpy as np
import matplotlib.pyplot as plt
import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader

# 设置随机数种子
np.random.seed(42)
torch.manual_seed(42)
# torch.cuda.manual_seed_all(42) # 如果使用GPU

　　在上面的代码中，torch 负责张量、模型和优化，torchvision 负责图像数据集及变换，DataLoader 负责生成小批量。NumPy 和 PyTorch 使用各自的随机数生成器，所以要分别设种子；若使用 CUDA，还应启用相应的 GPU 种子设置。固定种子只能控制部分随机来源，跨硬件、软件版本或非确定性算子仍可能产生差异，且运行环境必须预先安装这些程序包。

MNIST 数据集#

　　MNIST 包含 60,000 个训练样本和 10,000 个测试样本。每个样本是一幅 \(28\times28\) 的灰度图像，标签为 0 到 9。transforms.ToTensor() 会把图像转换成维度为 \(1\times28\times28\) 的浮点张量，并把像素值缩放到 \([0,1]\)⁠。

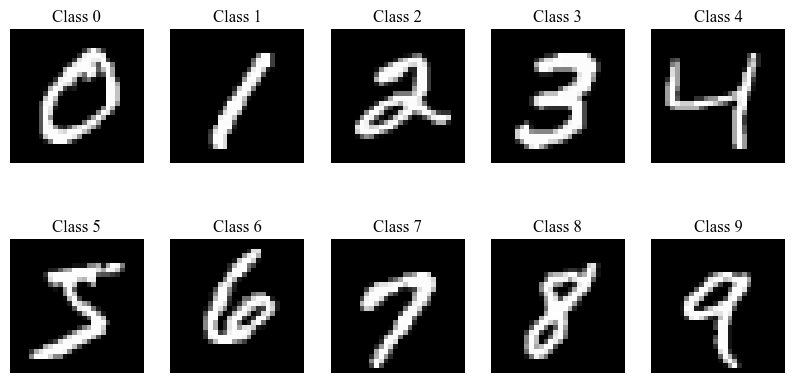

　　下面以本地目录为输入位置，必要时下载 MNIST，输出训练集、测试集及批量大小为 64 的两个 DataLoader；随后从每个类别各取第一张训练图像，预期画出包含数字 0 至 9 的 \(2\times5\) 图像网格。

 1# 加载训练集和测试集
 2trainset = datasets.MNIST('~/.pytorch/MNIST_data/', download=True, train=True,
 3                transform=transforms.ToTensor())
 4trainloader = DataLoader(trainset, batch_size=64, shuffle=True)
 5
 6testset = datasets.MNIST('~/.pytorch/MNIST_data/', download=True, train=False,
 7                transform=transforms.ToTensor())
 8testloader = DataLoader(testset, batch_size=64, shuffle=False)
 9
10# 展示每个类别下的第一张图片
11fig, axs = plt.subplots(2, 5, figsize=(10, 5))
12for i in range(10):
13    axs[i//5, i%5].imshow(np.array(trainset.data[trainset.targets==i][0]), cmap='gray')
14    axs[i//5, i%5].set_title(f'Class {i}')
15    axs[i//5, i%5].axis('off')
16plt.show()
../_images/MNIST.png

　　train=True 与 train=False 分别选择官方训练、测试部分，ToTensor 在通过数据集接口读取样本时完成通道维添加和数值缩放；训练加载器打乱顺序，测试加载器保持固定顺序。绘图直接读取 trainset.data 中的原始整数像素，因此这里只用于显示。首次运行需要网络和磁盘空间；该流程没有从训练集另划验证集，后续调参时应补充验证划分。

网络搭建#

　　这里搭建一个简单的全连接神经网络。全连接网络会忽略图像的空间结构，通常不是图像任务的最佳选择；后续章节将介绍专门处理图像的 卷积神经网络⁠。本节仍采用全连接网络，是为了清楚展示从输入展平到分类输出的完整流程。由于 MNIST 数据集相对简单，这一基线模型也能取得较好的效果。

　　和之前手动实现的全连接神经网络不同，我们在这里使用 PyTorch 提供的 nn.Module 类来搭建神经网络。该类的 forward 输入一个形如 \(m\times1\times28\times28\) 的图像批次，预期输出 \(m\times10\) 的线性运算结果，每行对应十个候选类别。

 1class FNN(nn.Module):
 2    def __init__(self):
 3        super(FNN, self).__init__()
 4        self.fc1 = nn.Linear(28*28, 128)
 5        self.fc2 = nn.Linear(128, 64)
 6        self.fc3 = nn.Linear(64, 10)
 7
 8    def forward(self, x):
 9        x = x.view(-1, 28*28)
10        x = torch.relu(self.fc1(x))
11        x = torch.relu(self.fc2(x))
12        x = self.fc3(x)
13        return x

　　FNN 继承自 nn.Module。前向传播先把每幅图像展平为 784 维向量，再经 ReLU 依次映射到 128 维、64 维和 10 维；最后十个数尚未经过 Softmax，不是概率。CrossEntropyLoss 会在内部稳定地处理这些线性输出，因此训练时不应先手动 Softmax。模型写死了 \(28\times28\) 输入和 10 类输出，并因展平而忽略二维邻接关系；其他尺寸或类别数需要修改网络结构。

训练与测试函数#

　　在这里，我们定义了一个训练函数 train 和一个测试函数 test。在训练函数中，我们首先将模型设置为训练模式，然后遍历数据集，计算模型的输出和损失，最后更新模型的参数。在测试函数中，我们将模型设置为评估模式，然后遍历数据集，计算模型的输出和损失。

　　首先定义训练函数 train。它输入模型、训练加载器、损失函数、优化器和训练轮数；函数原地更新模型参数并定期打印当前批次损失，不返回新的对象。

 1def train(model, train_loader, criterion, optimizer, num_epochs):
 2    model.train()
 3    for epoch in range(num_epochs):
 4        for batch_idx, (data, target) in enumerate(train_loader):
 5            optimizer.zero_grad()
 6            output = model(data)
 7            loss = criterion(output, target)
 8            loss.backward()
 9            optimizer.step()
10            if batch_idx % 100 == 0:
11                print(f'Epoch {epoch+1}/{num_epochs}, Batch {batch_idx}, Loss: {loss.item():.4f}')

　　上述代码先将模型切换到训练模式，再逐批执行梯度清零、前向计算、损失计算、后向传播和参数更新。输出中的 epoch、批次编号和损失用于监控训练，但该损失只来自当前批次，不能当作整个训练集的平均损失。函数也未处理设备迁移、验证集、早停或断点保存，较长训练任务应补充这些机制。

　　接着定义测试函数 test。它输入训练后的模型、测试加载器和损失函数，不更新参数；预期在完整测试集上汇总逐样本平均损失与分类准确率并打印出来。

 1def test(model, test_loader, criterion):
 2    model.eval()
 3    test_loss = 0
 4    correct = 0
 5    with torch.no_grad():
 6        for data, target in test_loader:
 7            output = model(data)
 8            # criterion 默认返回当前批次的平均损失；先还原为批次总和
 9            test_loss += criterion(output, target).item() * data.size(0)
10            pred = output.argmax(dim=1, keepdim=True)
11            correct += pred.eq(target.view_as(pred)).sum().item()
12    test_loss /= len(test_loader.dataset)
13    accuracy = 100. * correct / len(test_loader.dataset)
14    print(f'Test Loss: {test_loss:.4f}, Accuracy: {accuracy:.2f}%')

　　model.eval() 让 Dropout、BatchNorm 等模块采用评估行为，torch.no_grad() 关闭梯度记录以节省内存和计算。代码把每个批次的平均损失还原为总和，再除以测试样本总数；argmax 给出预测类别，命中数最终转为百分比。当前函数只打印而不返回指标，也没有按类别分析错误；测试集应主要用于最终评价，不能反复用于选择超参数。

初始化模型和优化器#

　　下面不接收额外数据，而是实例化 FNN，建立直接接收 \(m\times10\) 线性输出和长度为 \(m\) 类别标签的交叉熵损失，并用模型的全部可训练参数创建学习率为 0.003 的 Adam 优化器。三行代码分别输出可供后续训练使用的 model、criterion 和 optimizer 对象。:

model = FNN()
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.003)

　　优化器在创建时保存对 model.parameters() 的引用，后续 step 会原地更新这些参数。这里模型和数据默认都在 CPU；若迁移到 GPU，必须把模型与每个批次同时移到同一设备。学习率 0.003 只是本例设置，仍应在验证集上选择。

　　到此为止，我们已经完成了模型、数据加载器、损失函数和优化器的准备。下面把这些对象传给 train，运行 10 个 epoch；预期每隔 100 个批次打印一次当前小批量损失，并在函数结束时把训练结果保留在 model 中。

1train(model, trainloader, criterion, optimizer, 10)

　　训练损失通常总体下降，但小批量损失会有波动。若训练损失继续下降而验证损失上升，说明模型开始过拟合，应考虑提前停止或正则化。下面仅展示输出格式，实际数值会随软件版本、硬件和随机性略有变化。

Epoch 1/10, Batch 0, Loss: 2.2923
Epoch 1/10, Batch 100, Loss: 0.5469
Epoch 1/10, Batch 200, Loss: 0.3759
Epoch 1/10, Batch 300, Loss: 0.2229
Epoch 1/10, Batch 400, Loss: 0.1669
Epoch 1/10, Batch 500, Loss: 0.1417
Epoch 1/10, Batch 600, Loss: 0.0689
Epoch 1/10, Batch 700, Loss: 0.1060
Epoch 1/10, Batch 800, Loss: 0.1921
Epoch 1/10, Batch 900, Loss: 0.2093
...
Epoch 10/10, Batch 900, Loss: 0.0821

　　每行分别表示训练轮次、该轮中的批次编号和该批次交叉熵；省略号代表中间日志，而不是程序真的打印的字符。单个批次损失可能上下波动，展示数值也不是可移植的基准；判断收敛应汇总训练与验证曲线并重复不同随机种子。

　　接着把训练后的 model、完整 testloader 和同一损失函数传给 test；该调用没有显式返回值，预期打印测试集的平均损失和准确率。

1test(model, testloader, criterion)

　　下面的控制台块展示一次可能的输出：平均交叉熵约为 0.1127，准确率约为 \(97.38\%\)⁠。

Test Loss: 0.1127, Accuracy: 97.38%

　　损失越小通常表示分配给真实类别的概率越高，准确率表示预测类别正确的样本比例；二者衡量角度不同。一次运行通常可以得到较高准确率，但精确数值并非固定结论，也没有展示各类别或置信度表现。调整网络结构、学习率或训练轮数时，应另设验证集，避免用测试结果反复调参。

参数和输出的提取#

　　我们使用 model.named_parameters() 检查训练后模型的参数结构。它输入当前 model，逐项产生“名称、参数张量”元组；下面只打印名称和维度，预期列出三层权重与三层偏置，不输出具体参数值。

1for name, param in model.named_parameters():
2    print(name, param.size())

　　该循环按模块注册顺序遍历可训练参数，param.size() 描述连接维度；它不复制、修改或保存参数。若要复现实验或部署模型，应使用 state_dict 保存数值，而不是依赖这份维度日志。

　　下面的控制台输出与 784→128→64→10 的网络结构一一对应。

fc1.weight torch.Size([128, 784])
fc1.bias torch.Size([128])
fc2.weight torch.Size([64, 128])
fc2.bias torch.Size([64])
fc3.weight torch.Size([10, 64])
fc3.bias torch.Size([10])

　　在上面的代码中，我们打印出了每个全连接层的权重和偏置的大小。可以看到，第一个全连接层的权重大小为 torch.Size([128, 784])，表示有 128 个神经元，每个神经元有 784 个输入。第一个全连接层的偏置大小为 torch.Size([128])，其他全连接层的权重和偏置的大小也可以类似地解释。

　　接下来从 testset 的原始图像和标签中，为每个数字类别选取首次出现的样本。预期得到长度为 10 的索引列表、形状 \(10\times28\times28\) 且缩放到 \([0,1]\) 的 data_selected，以及依次为 0 至 9 的标签 targets_selected。

 1# 从测试集中选取样本
 2targets = testset.targets
 3data = testset.data
 4
 5# 选取每个类别的第一个样本
 6list_idx = []
 7for i in range(10):
 8    idx = np.where(targets == i)[0][0]
 9    list_idx.append(idx)
10# testset.data 保存的是 0--255 的整数；手动前向传播时要复现 ToTensor 的缩放
11data_selected = data[list_idx].float() / 255.0
12targets_selected = targets[list_idx]
13print(targets_selected)

　　np.where 找出每类标签的位置并取第一个索引；直接读取 testset.data 会绕过 ToTensor，所以代码显式转为浮点并除以 255，以匹配训练输入尺度。该选样法要求每个类别至少出现一次，而且只取每类一张，具有展示性而不具代表性。

　　因此本次标签输出应为：

tensor([0, 1, 2, 3, 4, 5, 6, 7, 8, 9])

　　之后输入这 10 张缩放后的图像，手动复现模型三层前向传播。预期 output_1、output_2、output_3 的形状分别为 \(10\times128\)⁠、\(10\times64\)⁠、\(10\times10\)⁠，最后打印每行最大概率对应的预测类别。

1with torch.no_grad():
2    output_1 = torch.relu(model.fc1(data_selected.view(-1, 28*28)))
3    output_2 = torch.relu(model.fc2(output_1))
4    output_3 = torch.softmax(model.fc3(output_2), dim=1)
5
6print(output_3.argmax(dim=1))

　　no_grad 避免为分析激活建立计算图，前两层与模型一致地使用 ReLU，最后 Softmax 只为解释成概率。手动访问 fc1 等子层与当前结构绑定；若模型加入 Dropout、BatchNorm 或修改 forward，这段代码可能不再等价，并且最好在运行前显式调用 model.eval()。

　　本次示例的预测类别输出为：

tensor([0, 1, 2, 3, 4, 5, 6, 7, 8, 9])

　　此处 Softmax 仅用于把线性运算结果转换为总和为 1 的类别概率；argmax 在 Softmax 前后得到的类别相同。示例中的十个样本恰好预测正确，并不意味着模型对每个类别的所有样本都能正确分类，整体性能仍应由完整测试集衡量。

神经网络的内部工作机制#

　　让我们以一张手写数字“2”的图片为例，来展示一张图片是如何转化为预测结果的。

　　视频展示了图像展平后在各层产生的激活以及相应权重。圆圈亮度表示该样本上的激活强弱；连线的颜色表示权重符号，亮度表示权重绝对值。某个 ReLU 单元是否输出 0，取决于完整的仿射输入 \(\bw\trans\cdot\bx+b\) 是否为负，不能只根据某几条权重为负来判断。

　　ReLU 的确常产生零激活，从而得到稀疏的中间表示，但“稀疏”本身不保证不过拟合，也不等同于模型参数更少。理解内部表示时应同时比较多个样本、多个类别和不同层；还可以保持其他设置不变，删除或改变一个模型组件后观察结果，或者使用特征可视化。不要根据单张图的颜色模式作过度解释。

核心推导与实现核验#

核心关系

\[\bX\in\mathbb{R}^{m\times 784}\longrightarrow\bZ\in\mathbb{R}^{m\times10}.\]

　　推导路径。 每张 \(28\times28\) 灰度图展平为 784 维向量；最后线性层输出 10 个线性运算结果，交叉熵内部完成 log-softmax，因此训练时无需手动转概率。

关键条件

　　展平是元素的一一重排，不丢失像素数值；但普通全连接层不再显式利用二维邻接关系，所以空间归纳偏置被丢弃。

数据规模

　　若一个批次有 \(m\) 张 MNIST 灰度图像，原始输入大小通常为 \(m\times1\times28\times28\)⁠。每张图像展平后有 \(28\times28=784\) 个像素，因此网络输入为 \(m\times784\)⁠；标签向量包含 \(m\) 个类别编号。

常见误区

　　评估时忘记 no_grad 会保留计算图；先对线性运算结果应用 Softmax 再传给 CrossEntropyLoss 会重复或削弱稳定计算。

数值稳定性与规模

　　多分类交叉熵直接接收输出层的线性运算结果和整数类别标签，不要先做 Softmax。训练时监控损失、梯度范数与有限性；评估时切换到 eval 模式并使用 no_grad，避免保留无用的计算图。

本节小结#

  1. 展平保留数值但去除显式空间结构。

  2. 多分类交叉熵直接接收输出层的线性运算结果与整数标签。

  3. 评估模式、无梯度环境和错误分析不可省略。

综合练习#

　　程序题应固定随机种子、写出维度断言并报告运行环境；比较题还应固定数据划分、随机种子集合和训练预算。全部参考答案见 用全连接网络识别 MNIST 答案⁠。

  1. 预处理、维度与参数量。 一个 MNIST 批次维度为 \(64\times1\times28\times28\)⁠，展平后输入两层隐藏宽度为 128 和 64 的 FNN，最后输出 10 维。逐层写出权重矩阵和偏置向量的维度，说明 ToTensor 对像素范围的处理，并计算三个含偏置线性层的总参数量。

  2. 多分类交叉熵计算。 某样本输出层的线性运算结果为 \((2,1,0)\)⁠，真实类别为第 0 类。计算 Softmax 概率和交叉熵，并把损失改写为 \(\log\sum_k e^{z_k}-z_y\) 的稳定形式给出数值。

  3. 测试损失汇总。 测试集的两个批次分别含 64 和 36 个样本，批均值损失分别为 \(0.2\) 与 \(0.5\)⁠。计算整个测试集的逐样本平均损失，并解释为什么直接对两个批均值再取平均会出错。

  4. Softmax 平移不变性。 证明对任意常数 \(c\)⁠，\(\operatorname{softmax}(\bz+c\boldsymbol1)=\operatorname{softmax}(\bz)\)⁠；由此说明计算时减去 \(\max_k z_k\) 为什么能降低指数溢出风险而不改变概率或交叉熵。

  5. 可复现训练实现。 用 PyTorch 或 NumPy 完成训练/验证/测试划分、数据加载、FNN 训练、最佳验证检查点保存和最终测试；显式设置 NumPy、框架与数据加载器随机种子，并记录每轮平均损失、准确率和运行时间。

  6. 测试设计。 至少测试：像素范围和展平维度正确、标签位于 0--9、相同种子产生相同首批数据与初始损失、评估模式预测可复现、批量加权测试损失符合第 3 题、保存再加载检查点预测不变，以及所有参数梯度同形且有限。

  7. 隐藏宽度与学习率比较。 比较至少三组隐藏宽度，并为每组使用相同的学习率候选集合。固定数据划分、随机种子集合、以训练轮数表示的训练预算和选择规则；报告测试精度、训练时间、固定批量预测时间、单样本预测时间、参数量及峰值内存，分析宽度与学习率的交互。
