消息传递神经网络

学习目标与记号

1. 用消息、聚合和更新三个步骤统一表达常见图神经网络层；

2. 证明置换不变聚合器带来的节点置换等变性，并分析多层感受野；

3. 实现带自环和零度保护的邻居聚合，并比较循环、稀疏和批量实现；

　　本节沿用统一记号：普通小写字母表示标量，粗体小写字母表示向量，粗体大写字母表示矩阵或高阶张量；层编号写作上标 \([l]\)⁠，节点、样本或边编号写作下标；转置写作 \(\trans\)⁠。除非另有说明，节点特征按行存放，邻接约定为 \(A_{ij}>0\) 表示节点 \(j\) 向节点 \(i\) 发送消息。正文与练习中的程序都应同时检查数值结果和数组维度。本节练习的参考答案见 消息传递神经网络答案⁠。

　　开始推导前，应先明确 图矩阵与特征记号 以及 置换等变性⁠；后续 GCN⁠、GAT 和 GraphSAGE 都是消息传递框架的具体化。

　　消息传递神经网络（message passing neural network，MPNN）把大量图模型写成同一个局部计算框架。第 \(l\) 层中，节点 \(v\) 先从邻居 \(u\in\mathcal{N}(v)\) 接收消息，再以不依赖邻居排列的方式聚合，最后与自身旧状态一起更新。

统一公式

　　令 \(\bh_v^{[0]}=\bx_v\)⁠，则一层消息传递可写为

\[\begin{split}\begin{aligned} \boldsymbol{m}_{u\to v}^{[l]} &=\psi^{[l]}\!\left( \bh_v^{[l-1]}, \bh_u^{[l-1]}, \be_{uv}\right),\\ \boldsymbol{m}_v^{[l]} &=\operatorname{AGG}^{[l]} \left(\left\{\boldsymbol{m}_{u\to v}^{[l]}: u\in\mathcal{N}(v)\right\}\right),\\ \bh_v^{[l]} &=\phi^{[l]}\!\left( \bh_v^{[l-1]},\boldsymbol{m}_v^{[l]}\right). \end{aligned}\end{split}\]

消息函数 \(\psi\) 可以使用发送节点、接收节点和边特征，其中上式中的 \(\be_{uv}\) 即边 \((u,v)\) 的特征向量；聚合器 \(\operatorname{AGG}\) 常用求和、均值、最大值或注意力加权和；更新函数 \(\phi\) 可以是线性层、MLP、门控单元或带残差的模块。GCN 固定使用度归一化权重，GAT 学习边上的注意力权重，GraphSAGE 强调采样和归纳聚合。

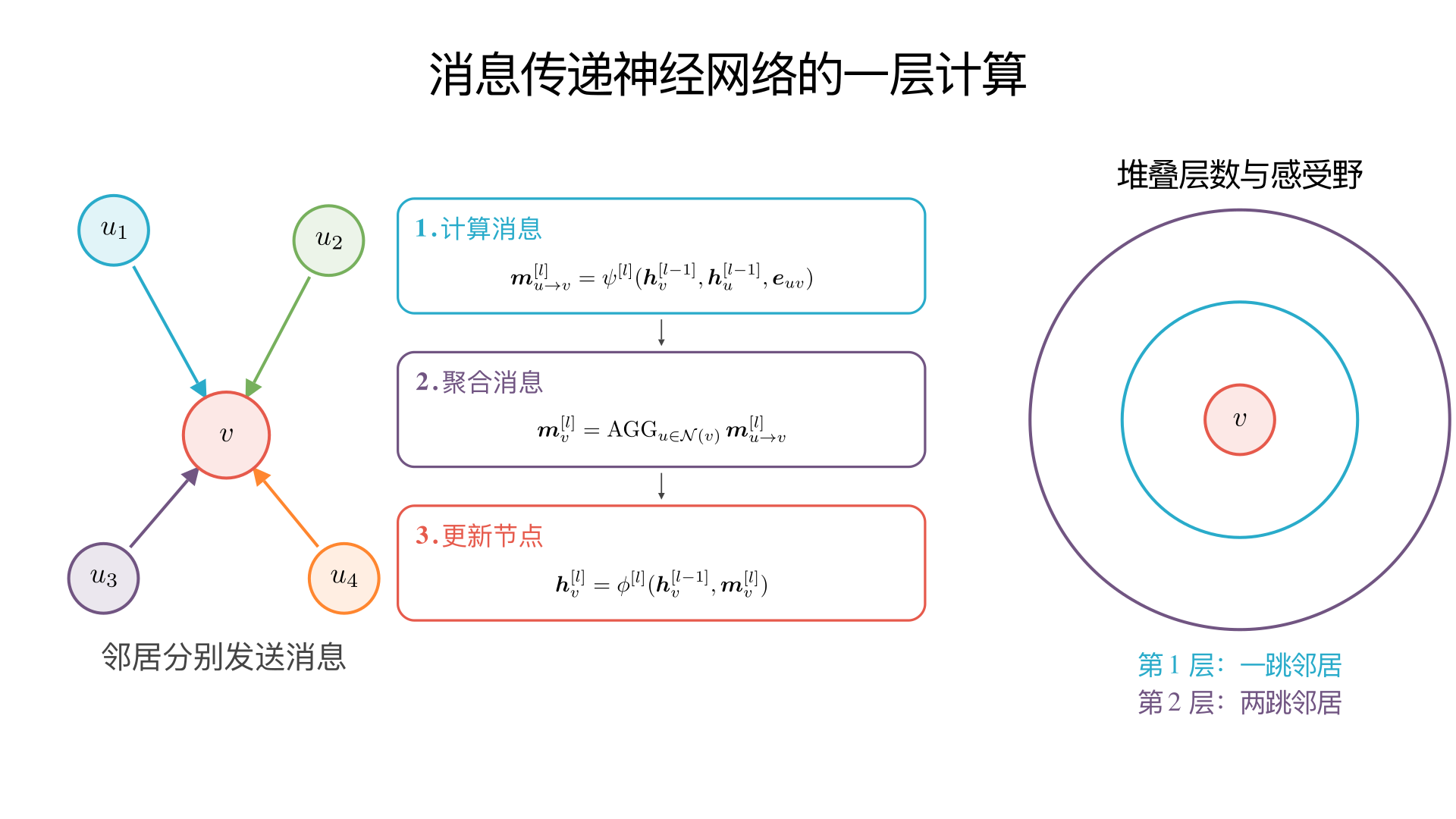

　　下面的动画以一个目标节点为例，依次展示邻居消息的计算、汇总以及节点表示的更新过程，并说明堆叠多层后节点能够利用更远处的信息。

聚合器与信息保留

　　求和能保留邻居数量信息，但数值尺度会随度数增长；均值控制尺度，却可能把“一个值为 1 的邻居”和“两个值为 1 的邻居”映射到相同结果；最大值对重复元素不敏感。不存在对所有任务都最优的聚合器，选择应结合任务需要区分的邻域结构。

　　当消息只是发送节点状态时，求和聚合的矩阵形式为

\[\bM^{[l]}=\bA\cdot\bH^{[l-1]},\]

其中，\(\bM^{[l]}\in\mathbb{R}^{n\times d^{[l-1]}}\) 是这一层所有节点消息按行堆叠成的矩阵，其第 \(i\) 行正是节点 \(i\) 收到的消息；若第 \(i\) 个节点的第 \(l-1\) 层表示为列向量 \(\bh_i^{[l-1]}\)⁠，则 \(\bH^{[l-1]}=[(\bh_1^{[l-1]})\trans;\ldots;(\bh_n^{[l-1]})\trans]\in\mathbb{R}^{n\times d^{[l-1]}}\)⁠。按照本章的邻接约定，第 \(i\) 行得到所有 \(A_{ij}>0\) 的节点 \(j\) 的加权和。使用有向图时，必须明确聚合入边、出边还是双向边。

感受野、深度与读出

图 36 一层聚合一跳邻居；堆叠多层后，节点表示可以依赖更远的节点

　　一层只使用一跳邻域。由归纳法可知，堆叠 \(L\) 层后，节点 \(v\) 的表示最多依赖 \(L\) 跳可达节点。更深并不总是更好：表示可能逐渐相似而过度平滑，远距离大量信息也可能被压缩进固定维度向量而出现过度挤压。残差、跳层连接、位置或结构编码，以及改变传播范围，都可用于缓解这些问题。

　　节点级任务可以直接使用各节点的最终表示进行预测，而 图级任务 需要先把整张图中数量可能不同的节点表示汇总起来。完成这一汇总的函数称为读出函数（readout function）。它以最后一层的全部节点表示为输入，并输出一个维度固定的整图表示：

\[\bh_{\mathcal{G}} =\operatorname{READOUT} \left(\{\bh_v^{[L]}:v\in\mathcal{V}\}\right),\]

其中，\(\{\bh_v^{[L]}:v\in\mathcal{V}\}\) 表示图 \(\mathcal{G}\) 中所有节点在第 \(L\) 层得到的表示，\(\bh_{\mathcal{G}}\) 是用于概括整张图信息的固定维度向量。不同图的节点数可以不同，但只要节点表示的维度相同，读出后得到的 \(\bh_{\mathcal{G}}\) 就具有相同维度，因而可以继续交给同一个预测函数处理。由于节点编号不代表实际含义，交换节点的排列顺序不应改变读出结果；因此图级任务使用的读出函数必须具有置换不变性。

　　最常见的三种读出形式为

\[\begin{split}\begin{aligned} \bh_{\mathcal{G},\mathrm{sum}} &=\sum_{v\in\mathcal{V}}\bh_v^{[L]},\\ \bh_{\mathcal{G},\mathrm{mean}} &=\frac{1}{|\mathcal{V}|}\sum_{v\in\mathcal{V}} \bh_v^{[L]},\\ \left(\bh_{\mathcal{G},\mathrm{max}}\right)_j &=\max_{v\in\mathcal{V}} \left(\bh_v^{[L]}\right)_j. \end{aligned}\end{split}\]

　　求和读出把所有节点表示相加，对节点数量和重复出现的特征更敏感，但结果的数值尺度容易随节点数增加；均值读出先求和再除以节点数，便于比较大小不同的图，但可能丢失节点数量信息；最大值读出在每个维度上选择所有节点中的最大值，适合判断某类强特征是否出现，却不能说明该特征出现了多少次。更复杂的注意力读出会根据节点表示学习权重，再计算加权和；只要权重计算和加权求和不依赖节点的排列顺序，读出结果仍具有置换不变性。

　　得到整图表示后，可以再用预测函数 \(g_{\btheta}\) 完成图级分类或回归：

\[\widehat{\by}_{\mathcal{G}} =g_{\btheta}\!\left(\bh_{\mathcal{G}}\right),\]

其中，\(g_{\btheta}\) 通常是线性层或多层全连接神经网络。对于分子图，可以先用消息传递计算每个原子的表示，再用读出函数得到整个分子的表示，最后预测分子的类别、溶解度或毒性。在一个批次同时处理多张图时，程序需要先记录每个节点属于哪张图，再分别对每张图中的节点进行读出，不能把不同图的节点混在一起汇总。

如何选择读出函数

　　若任务与节点数量或某类结构出现的次数有关，可以优先比较求和读出；若希望减小图大小不同造成的数值尺度差异，可以比较均值读出；若任务主要关心某个显著特征是否出现，可以比较最大值读出。实际应用中应在其他条件相同的情况下比较不同读出函数，并根据验证集表现作出选择。

实现均值聚合

　　下面用 NumPy 实现一层均值聚合，把前面的矩阵公式转换为程序。输入 adjacency 是大小为 \(n\times n\) 的邻接矩阵，按照本章约定，第 \(i\) 行记录哪些节点向节点 \(i\) 发送信息；features 是大小为 \(n\times d\) 的节点特征矩阵；add_self_loops 决定是否把节点自身也加入参与求平均的节点集合。函数返回大小仍为 \(n\times d\) 的矩阵，其中第 \(i\) 行是节点 \(i\) 汇总自身及邻居信息后得到的新表示。

import numpy as np

def mean_aggregate(adjacency, features, add_self_loops=True):
    adjacency = np.asarray(adjacency, dtype=float)
    features = np.asarray(features, dtype=float)
    if adjacency.ndim != 2 or adjacency.shape[0] != adjacency.shape[1]:
        raise ValueError("邻接矩阵必须是方阵")
    if features.ndim != 2 or adjacency.shape[0] != features.shape[0]:
        raise ValueError("邻接矩阵与节点特征不匹配")
    a = adjacency.copy()
    if add_self_loops:
        a += np.eye(len(a))
    degree = a.sum(axis=1, keepdims=True)
    if np.any(degree == 0):
        raise ValueError("存在没有自环的零度节点")
    return (a @ features) / degree

　　代码先检查邻接矩阵和节点特征矩阵的维度是否正确，再根据 add_self_loops 的取值决定是否给每个节点增加一条指向自己的边。矩阵乘法 a @ features 对每个节点收到的特征求和；degree 记录每个节点参与求和的总权重；最后逐行除以 degree，便得到相应的平均值。对度数是否为 0 的检查可以避免除以 0；加入自环后，原本没有邻居的节点也能够保留自身特征。

　　这个实现使用完整的邻接矩阵，适合在小图上手算或检查程序结果，不适合直接处理大图。训练大图时，通常只沿实际存在的边汇总信息，或者使用框架提供的稀疏矩阵乘法，从而避免保存含有大量 0 的完整邻接矩阵。

Shiny 交互演示：消息传递、GCN 与 GAT

　　交互页面在同一张小图和同一组节点特征上比较均值消息传递、GCN 对称归一化聚合与单头 GAT。选择一个接收节点后，可以依次查看入边、聚合权重、每个邻居的贡献和更新后的节点表示。页面使用单位权重矩阵突出传播过程，不是经过训练的节点分类器。

点击打开“图神经网络逐步实验室”

核心推导与实现核验

核心关系

\[\boldsymbol{m}_v^{[l]}=\operatorname{AGG}_{u\in\mathcal{N}(v)}\psi^{[l]}(\bh_v^{[l-1]},\bh_u^{[l-1]},\be_{uv}),\quad \bh_v^{[l]}=\phi^{[l]}(\bh_v^{[l-1]},\boldsymbol{m}_v^{[l]}).\]

　　推导路径。 先沿每条入边计算消息，再在接收节点处按邻居集合归约，最后把聚合消息与节点旧状态交给共享更新函数。共享参数和对集合不敏感的聚合共同保证对节点编号的正确响应。

关键条件

　　一层输出只依赖节点自身和一跳邻居。假设第 \(l-1\) 层只依赖 \(l-1\) 跳邻域，第 \(l\) 层再从一跳邻居读取这些表示，其依赖集合包含在 \(l\) 跳邻域内。因此，由归纳法可知，\(L\) 层最多依赖 \(L\) 跳邻域。

数据规模

　　若图中有 \(n\) 个节点，上一层每个节点用 \(d^{[l-1]}\) 个数表示，消息包含 \(d_m\) 个数，新表示包含 \(d^{[l]}\) 个数，那么整批节点表示分别为 \(n\times d^{[l-1]}\) 和 \(n\times d^{[l]}\)⁠。第一行到第 \(n\) 行始终要与同一批节点一一对应。

常见误区

　　聚合器必须处理空邻域并明确自环；有向边方向写反会改变信息流；在循环中原地覆盖节点状态会让同一层不同节点使用不同时间的值。

动手检查

　　用三节点链手算一层和两层结果；随机置换节点编号检查等变性；循环、稠密矩阵和稀疏边聚合应在相同约定下给出一致结果。

数值稳定性与规模

　　均值聚合的分母要保护零度节点；求和聚合在高阶节点上可能尺度过大。深层训练应监控表示方差、节点间余弦相似度和梯度范数。

本节小结

1. MPNN 将图层分成消息、聚合和更新三个可独立检查的步骤。

2. 置换不变聚合器配合共享参数产生节点置换等变性。

3. 层数扩大感受野，也可能带来过度平滑、过度挤压和计算扩张。

综合练习

　　程序题应固定随机种子、写出维度断言并报告运行环境。全部参考答案见 消息传递神经网络答案⁠。

1. 两层均值聚合计算。 对无向三节点链 \(1-2-3\)⁠，初始标量特征为 \((1,2,4)\)⁠。每层加入自环，只做均值聚合且不使用其他线性变换或非线性。计算第一层和第二层三个节点的表示，并说明第二层各节点最多使用了几跳信息。

2. 置换等变性证明。 设消息函数和更新函数在所有节点、边上共享参数，聚合器对邻居枚举顺序不敏感。证明同步置换邻接关系和节点特征后，一层节点输出按同一置换变化；再说明使用 sum 或 mean 图级读出为何得到置换不变结果。

3. 感受野证明。 用数学归纳法证明：不含全局读出或跨图捷径的 \(L\) 层消息传递网络中，节点 \(v\) 的表示最多依赖 \(L\) 跳可达节点。说明“最多依赖”为什么不等于网络一定能够区分所有 \(L\) 跳结构。

4. 聚合器计算与信息损失。 分别计算多重集合 \(\{1\}\)⁠、\(\{1,1\}\)⁠、\(\{1,3\}\)⁠、\(\{2,2\}\) 和 \(\{0,2\}\) 的 sum、mean 与 max。各给出一个碰撞例子，说明三种聚合器分别保留或丢失了什么信息。

5. 稀疏均值聚合实现。 基于维度为 \(2\times m\) 的 edge_index 实现带自环的 mean 聚合，不构造 \(n\times n\) 邻接矩阵。程序应按接收端点累加消息和度数，处理重复边、孤立节点和可选边权，并返回聚合结果与实际度数。

6. 等价性与置换测试。 在若干小图上比较逐边循环、稠密矩阵和第 5 题稀疏实现，逐节点检查结果；再随机置换节点编号，验证节点输出等变、sum/mean 图读出不变。测试必须包含有向单边、孤立节点、重复边和非法端点。

7. 可复用 MPNN 层。 实现可选择 sum、mean 或 max 的 MPNN 层，消息函数可读取发送节点、接收节点和边特征，更新函数可选择残差连接。编写测试确保同一层不原地覆盖旧状态、边方向符合约定、批量图之间不传递消息，并用 自动微分 检查所有可训练参数都获得有限梯度。

8. MLP 与 MPNN。 构造或选择一个标签确实依赖邻域结构的节点二分类任务，比较只使用节点特征的 MLP 与单层、两层 MPNN。固定训练/验证/测试划分、随机种子集合、近似参数量、训练更新次数和每次更新的目标节点数；报告准确率或 macro-F1⁠、训练时间、固定批量预测时间、峰值内存、参数量和消息函数调用次数。

9. 循环、稠密与稀疏实现。 对同一组稀疏图比较逐边循环、稠密矩阵乘法和 scatter/reduce 三种 mean 聚合。固定图、特征、随机种子集合、数据类型、预热次数和重复计时次数，并处理完全相同的边；报告数值误差、固定图批量的预测时间、峰值内存和实际处理边数，同时改变 \(n\) 与图密度观察扩展趋势。

10. 深度与聚合器。 在同一节点分类任务上比较层数 \(L\in\{1,2,4,8\}\) 以及 sum、mean 聚合。各组使用相同的数据划分、随机种子、隐藏宽度、训练更新次数和评价程序；比较有无自环时只改变自环设置，比较有无残差连接时只改变残差连接设置。报告预测质量、训练时间、固定批量预测时间、峰值内存、消息调用次数、节点表示方差和节点间平均余弦相似度，并根据结果分别分析层数、聚合方法、自环和残差连接可能带来的影响。
